80m/min
0.004mm
1MPa
0.002mm
激光精密切割機是我司針對顯示面板行業、消費類電子行業、半導體行業等應用需求而開發的一款設備。其采用大理石龍門雙驅結構設計，配合自主開發的高性能運動控制系統和高質量激光器，具有運行穩定，經濟高效和切割質量高的特點，主要應用于SMT鋼網切割、FPC線路板切割、液晶面板顯示切割、玻璃切割等。
● 大理石床身，直線電機雙驅動，最大加速度3G
● CCD定位，自動糾偏
● 高精度PSO位置同步輸出，能量均勻
● Lyric Robot數字孿生技術，支持遠程維護
● 可搭載QCW脈沖激光器，單模光纖激光器、或皮秒激光器
● 應用于SMT鋼網切割、FPC線路板切割、液晶面板顯示切割、玻璃切割等
● 面向于顯示面板行業、消費類電子行業、半導體行業等
樣品展示
0.1mm厚鈦合金鉆孔，孔間距0.2mm

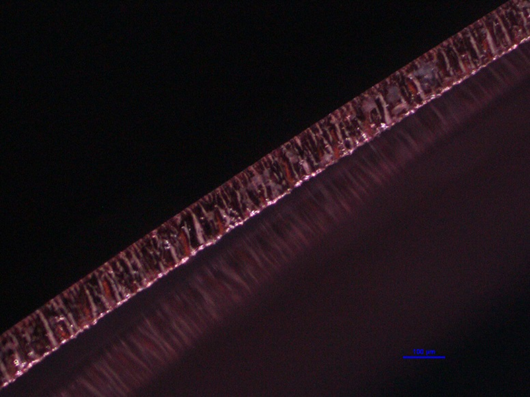

軟包電池鋁極耳切割

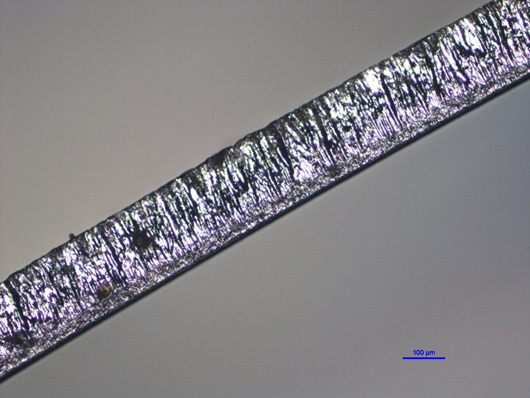

軟包電池銅極耳切割
| 切割幅面 | 500 mm×500 mm | 激光器功率 | 450 W 500-2000 W 10-100 W |
| 最大速度 | 80 m/min | 圖形格式 | DXF，CAD等 |
| 最大加速度 | 3G | 工作環境 | 5°-35°，10%≤濕度≤95%，無凝露 |
| 定位精度 | ±0.004 mm | 切割氣體類型 | 壓縮空氣/高純氮氣/高純氧氣 |
| 重復定位精度 | ±0.002 mm | 切割氣體壓力 | ≤ 1 MPa |
| 激光器類型 | QCW激光器 單模光纖 皮秒激光器 | 設備功率 | 5 kW |
| 設備電源 | 單相 AC220V / 50Hz | 設備尺寸 | 1850 mm×1350 mm×2280 mm |
| 設備重量 | 2.5 T | 可選配置1 | 掃描振鏡切割頭 |
| 可選配置2 | 貝塞爾切割頭 |
